Butelie de egalizare cu conectare la filet

Description

Descarcă fișa tehnică aici

Descarcă tebelul cu dimensiuni aici

Descarcă schema constructivă aici

Descarcă Certificat de calitate TIEMME

Descarcă Declarație de conformitate aici

Descarcă Agrmentul tehnic aici

Descarcă condiții gennerale de garanție TIEMME aici

Butelia de egalizare (separatorul hidraulic) cu conexiuni la filet.

 Utilizare:

Butelia de egalizare (separatorul hidraulic) se folosește pentru a asigura independența hidraulică pentru circuitul primar (generator de căldură) în raport cu circuitul secundar (utilizator) astfel compensând diferențele și pierderile de sarcina hidraulică eliminând interacțiunea dintre pompele de circulaţie instalate în serie.

Separatorul hidraulic este alcătuit dintr-un recipient poziționat în mod exclusiv în poziţie verticala și nu cauzează pierderi de sarcina.

Se lucrează cu 4 conexiuni laterale, doua conexiuni în partea superioara și doua în partea inferioara, pentru conectarea atât la circuitul primar, cât și la cel secundar.

 Specificații constructive:

Specificații tehnice:

• Temperatura maximă de funcționare = 110°C;
• Temperatura minimă de funcționare = 0°C (agentul termic trebuie să rămână lichid);
• Presiunea maximă de funcționare: 10 bar;
• Presiunea maxima de funcționare la evacuarea aerului: 4 bar;
• Lichide compatibile: apă sau soluție de glicol maxim 30%;

Alegerea Buteliei de egalizare.

În funcție de dimensiunile instalației  și a debitului se poate folosi urmatorul tabel cu titlu informativ (nu sunt date de proiectare și nici recomandări):

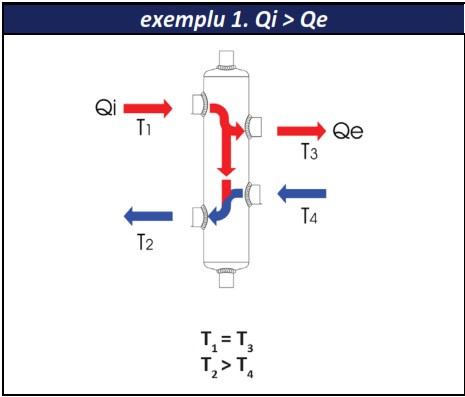

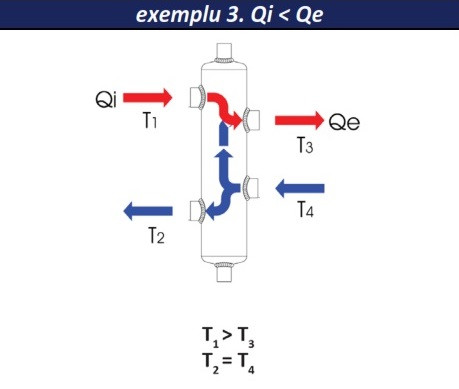

 Schemă de funcționare:

Qi = debitul din circuitul primar

Qe = debitul din circuitul secundar

T1 = Temperatura din conducta de tur a circuitului primar

T2 = Temperatura de întoarcere din circuitul primar

T3 = Temperatura din conducta de tur a circuitului secundar

T 4 = Temperatura de întoarcere din circuitul secundar

• Dacă valoarea debitului din circuitul primar și secundar sunt identice (vezi exemplul 2), atunci separatorul hidraulic nu va efectua nici o acțiune;

• Dacă unul din curenți are un flux superior celuilalt (vezi exemplul 1-3), atunci datorita separatorului hidraulic o parte din acest flux va fi redirecționata catre celalalt curent, astfel echilibrând cele doua sarcini ale debitelor.

Astfel se evită interferențe dintre pompele de circuit și se corectează circulația agentului termic.

Circuitele conectate vor funcționa în condițiile optime posibile.

În faza de proiectare este normal să se ia în calcul posibilitatea unor variații de temperatură suportate atât de circuitul primar cât și de cel secundar rezultând un amestec dintre acestea ce poate avea loc în interiorul separatorului.

Indicații de montaj:

• Verificați daca centrala termică este deconectata și apa din interiorul instalației este la temperatura aerului ambiental. Înainte de a trece la efectuarea lucrărilor de inspecție, curăţenie sau de întreținere, trebuie sa deconectați generatorul, să închideți supapele de și sa așteptați răcirea agentului termic din interiorul buteliei de egalizare.
• Asamblați diverse componente ale separatorului care se livrează separate (dacă este cazul): instalați racordurile pe racordurile laterale de pe corpul separatorului;

• instalați aerisitorul automat pe montul superior de pe corpul separatorului;
• instalați vana de evacuare pe racordul inferior de pe corpul separatorului;
• Îndepărtaţi orice murdărie prezenta ca urmare a efectuării lucrărilor de instalare;

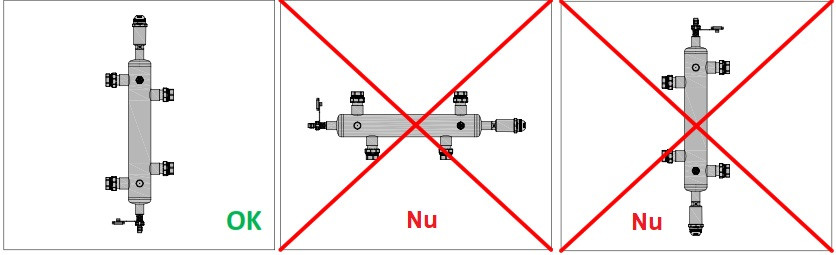

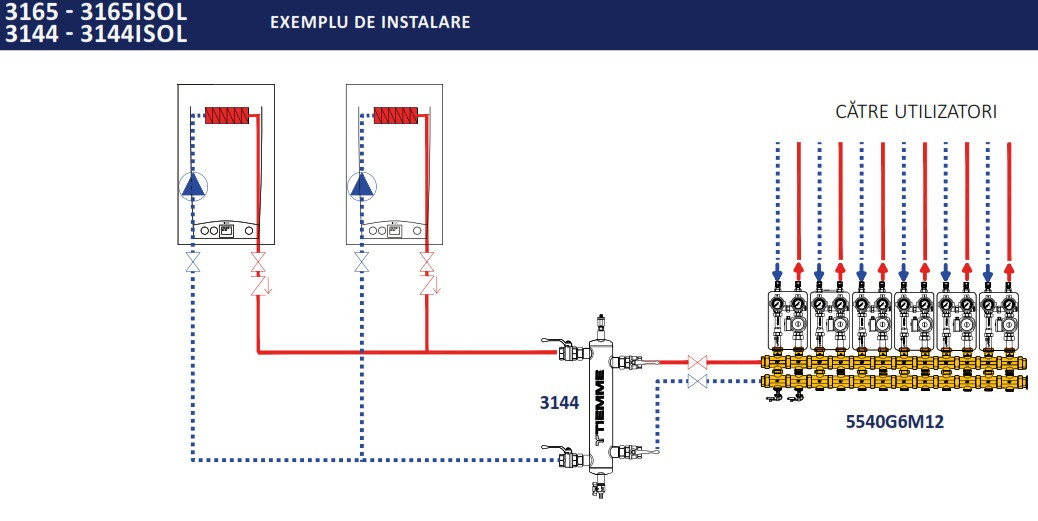

• Instalați separatorul hidraulic între circuitul primar și cel secundar, în poziție verticala cu supapa de evacuare a aerului orientata în sus;
• Este recomandat ca instalația să fie echipată cu robineți de închidere (cu cuplă olandez) înainte și după butelia de egalizare;

Întreținere:

Se recomanda curăţirea periodica a separatorului hidraulic:

Închideţi robineții de la intrarea și iesirea  buteliei de egalizare.

Efectuați evacuarea apei acumulate în butelie prin intermediul deschiderii vanei de evacuare în partea inferioara.

Golirea se recomandă a se face într-un vas pregătit și pus sub robinetul de golire (lichidul poate fi foarte murdar).

La deschiderea robinetului de golire lichidul cu impurități depiuse in timpul func'ion[rii va fi purjat..

Daca este necesar se poate înlocui supapa automată de evacuare a aerului (aerisitor automat). Vana de etanșare și interceptare ce se află între corpul separatorului și vana de evacuare a aerului permite efectuarea lucrărilor de întreținere/înlocuire ale vanei fara a fi necesar golirea instalației.

.
