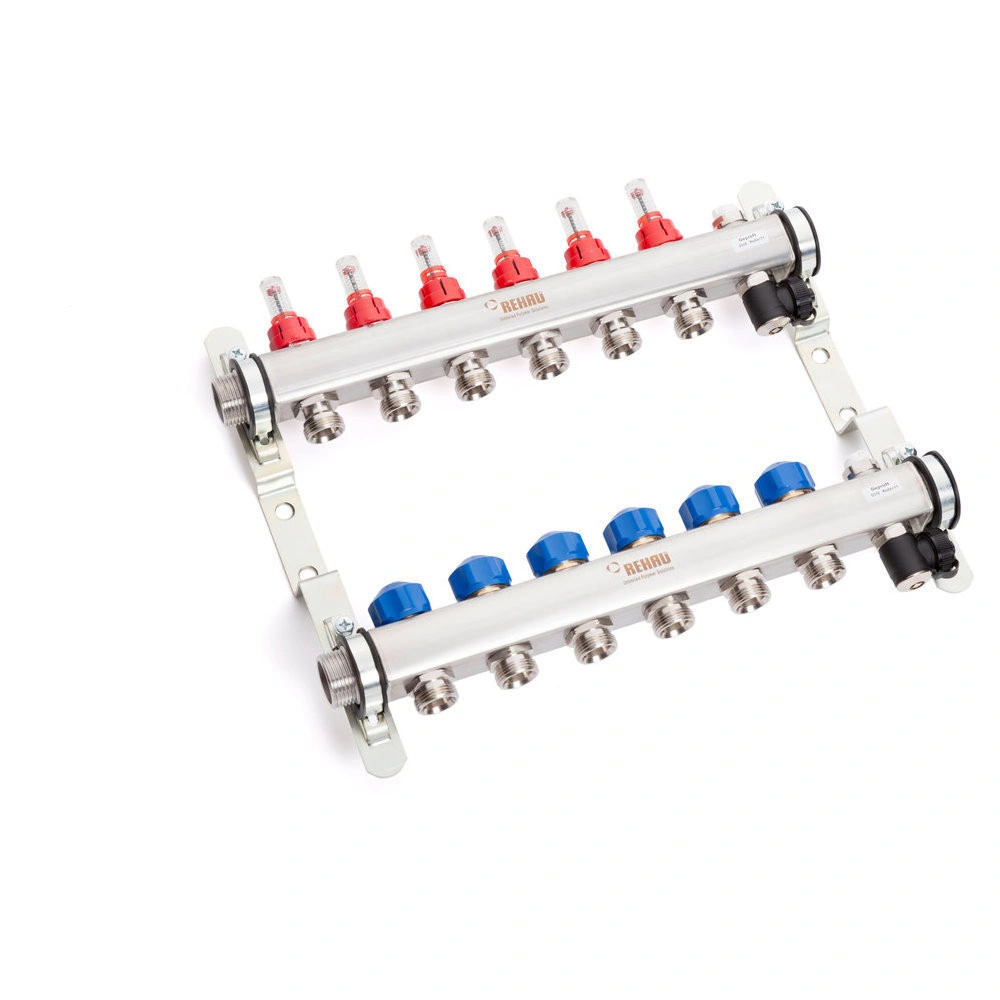

REHAU Distribuitor încălzire în pardoseală HKV-D inox

Descriere

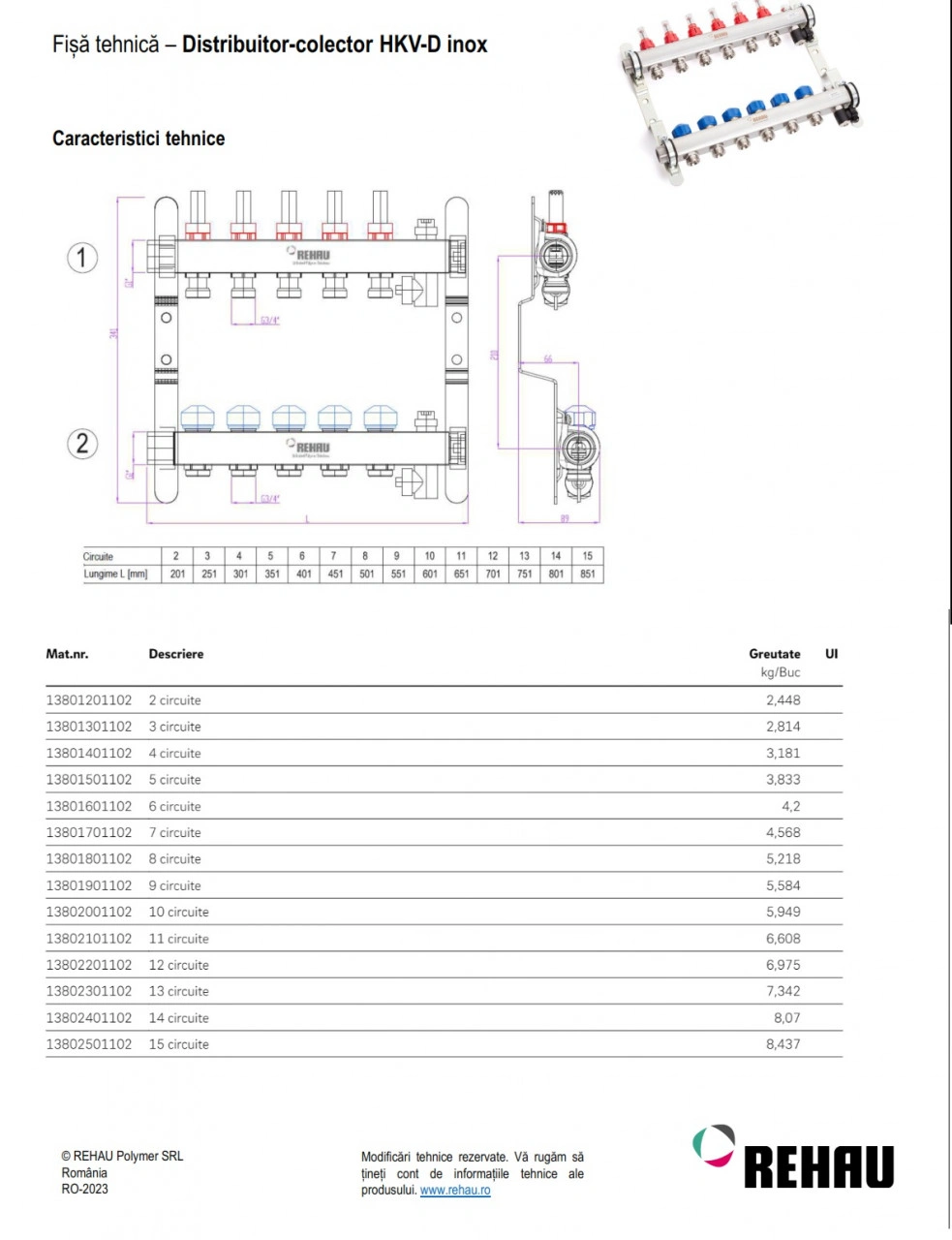

 Descarcă fișa tehnică aici

Domeniul de utilizare

• Instalații de încălzire/răcire în pardoseală, în pereți sau tavan;
• Distribuitor încălzire HKV-D inox  este echipat cu aerisitor manual, robinet umplere și golire, console izolate fonic;
• Distribuitoarele HKV-D inox sunt utilizate pentru distribuția și reglarea debitului volumic pentru sistemele de încălzire-răcire în suprafeţe, la temperaturi joase;
• Distribuitoarele HKV-D inox sunt realizate pentru utilizare cu apa de încălzire în conformitate cu VDI 2035, EN 12828 și norma H 5195-1;
• Pentru sistemele care conţin particule de coroziune sau murdărie în apa de încălzire, se utilizează filtru cu ochiurile plasei de maxim 0,8 mm pentru protejarea dispozitivelor de măsurare și control;

Pentru sunt necesare și:

•  REHAU conector Eurokon 3/4 " (EK) pentru distiribuitor;
• REHAU Set robineți pt. distribuitor (1 set = 2 robineți);

Caracteristici tehnice

 Distribuitor-colector cu bare de alimentare și retur din oțel inoxidabil cu ventile pentru reglaj integrat în bara de retur (poate fi echipată cu servomotoare REHAU) și debitmetru pe bara de tur, pentru reglarea cu precizie a debitului de apa.

• Ventil de aerisire manuala și robinet rotativ pentru umplere și golire ½”, cu autoetanșare, nichelați.
• Partea primara: etanșare cu filet exterior 1”; dopuri speciale ½” în capăt
• Partea secundara: eurokon ¾” conform DIN EN 16313. Potrivit pentru racordurile demontabile cu inel de strângere REHAU pentru diametrele 10,1 x 1,1, 14 x 1,5, 16 x 1,5, 16,2 x 2,6, 16 x 2,2, 17 x 2,0 și 20 x 2,0.
• Cuplul de strângere maxim admis al racordurilor demontabile este de 40 Nm;
• Aerisire 100% prin intermediul ventilului de aerisire;
• Bare de distribuție cu filet exterior G1”;
• Indicator de debit 0,5 - 5 l/min;
• Inel cu memorie pentru fixarea debitului setat;
• Material: oțel inoxidabil;
• Distribuitor-colector: realizat din profil inox 1” NW;
• Circuite de încălzire: de la 2 până la 15 circuite de încălzire (grupuri);
• HKV-D: câte 1 debitmetru pe circuit de încălzire pe bara de tur și câte 1 ventil de reglaj pe circuit de încălzire pe bara de retur;
• Racord la ventil: M30 x 1,5 mm;
• Fitingurile de racordare a circuitelor: la 50 mm distanță;
• Suport/consola fixare: cu inserție de izolație fonica, pentru instalarea în dulapul de distribuție sau pe perete;
• Presiunea maxima admisă în regim de funcționare continuu este de 6 bar la 70 °C;
• Presiunea maxima admisa pentru testare este de 8 bar la 20 °C;
• Verificat pentru etanșeitate;
