Descriere

Descarca Fisa tehnică aici

Descarca Agrementul tehnic aici

Descarcă Certificatul de conformitate aici

Distribuitor zonal cu montare în spațiul tehnic (camera tehnică).

Într-un paragraf mai jos este un tabel orientativ cu puterea instalației și suprafața  spațiului ce poate fi încălzită / răcită cu acest distribuitor zonal.

Distribuitorul se alege cu numarul de iesiri corespunzător zonelor pentru care este alocat un grup de pompare.

În mod obisnuit pentru o zonă se alocă un maxim (aproximativ) de 10 kw termici .

Grupurile de pompare compatibile sunt:

• Grup de pompare cu controlul modular al temperaturii pentru încălzire și răcire;

• Grup de pompare cu controlul temperaturii la valoare fixă pentru încălzire;

• Grup de pompare cu circulație directă pentru încălzire;

Are izolație termică și este echipat cu cuple olandeze și cu robineți.

Sunt construite pentru a fi asamblate cu ușurință împreună cu grupurile de pompare.

La alegerea Distribuitorului potrivit trebuie ținut cont de următoarele:

• Numarul grupurilor de pompare. În general  este numarul nivelurilor cladirii sau a sectoarelor ce necesita maxim 10Kw incalzire  ( de exemplu max. 120 mp.);
• Poziționarea grupurilor de pompare. Unele rețele sunt deasupra spațiului tehnic altele mai jos sau la același nivel. Pentru zonele de deasupra spațiului tehnic trebuie iesiri in sus pe distribuitor iar pentru cele de pe acelasi nivel sau pe niveluri mai jos trebuie iesiri in jos pe distribuitorul zonal;
• Poziționarea legăturii de intrare de la ct/butelie de egalizare. Se tine cont in ce parte de centrala temică (pompa de caldura) este Distribuitorul zonal;


 Butelia de egalizare și distribuitorul zonal trebuie alese dimensional ținând cont de următoarele:

• Puterea termică instalată;
• Diferenta de temperatură ΔT intre temperatura de tur și retur pe circuitul de intrare;

Formula generală pentru calculul buteliei de egalizare sau a distribuitorului zonal este:

Q ag  =  Pn / 1,163*ΔT    sau      Pn =  Q ag  * 1,163*ΔT

 Unde :

 Pentru distribuitor zonal de 2,2 m³/h avem orientativ următoarele situații în care poate fi folosit:

 Notă*

Pentru pompe de căldură modulare (modele avansate tehnic) nu se folosesc butelii de egalizare.

La calculul distribuitorului dupa debitul de agent termic necesar instalatiei se iau valorile de la centralele în condensație;

Tabelul acesta NU înlocuiește dimensionarea făcută de un proiectant;

Colectoarele din alama modulare se instalează după separatorul hidraulic și alimentează mai multe circuite secundare legate la un singur generator de agent termic (cald sau rece) și/sau a unei pompe.

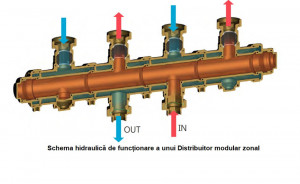

Camera de tur și cea de retur sunt una în interiorul celeilalte pentru această versiune (5538G de la 2,2 m³/h);

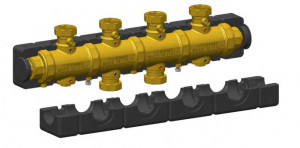

Sunt izolate cu polietilena reticulată expandata cu celule închise care asigura o izolație termică optimă atât în procesul de încălzire cât și în cel de răcire.

Caracteristici tehnice:

• 2,2 m³/h, din alamă CW617;
• distanță între conexiunile de ramificație de 125 mm;
• robinet cu bilă integrat pentru închiderea circuitului;
• Conexiuni "M" (masculin) de alimentare de 1”;
• Racorduri "F" (feminin)  de 1” 1/2 cu față plată( piuliță liberă olandez) pentru legăturile la zone;
• Izolație pentru încălzire și răcire;
• Suporturi de fixare pe perete;
• Presiune maximă de lucru 10 bar;
• interval de temperatură de lucru 0-100°C;

cod SKU	Nr. zone deservite (Grupuri de pompare)	Poziția Grupurilor de pompare	Poziție intrări agent termic (Dreapta- Stânga)	Poziție intrari agent termic (Sus-Jos)	foto

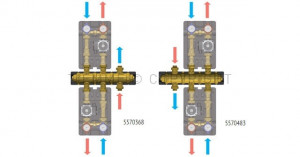

5570368	2	1 Sus și 1 Jos	Dreapta	Sus și Jos
5570483	2	1 Sus și 1 Jos	Stânga	Sus și Jos

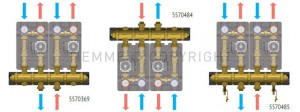

5570369	2	1 Sus	Central	Jos
5570484	2	1 Jos	Central	Sus
5570370	3	2 Sus și 1 Jos	Stânga	Jos
5570486	3	1 Sus și 2 Jos	Dreapta	Sus
5570371	3	3 Sus	Central	Jos
5570487	3	3 Jos	Central	Sus
5570477	4	3 sus /1 jos	Stânga	Jos
5570478	4	1 sus / 3 jos	Dreapta	Sus
5570480	4	4 Sus	Central	Jos
5570481	4	4 Jos	Central	Sus
